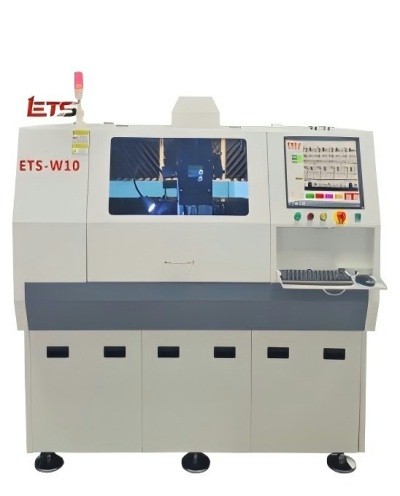

全自动卧式插件机ETS-W10
机器参数如下：
|
规 格 参 数 |
型号 | ETS-W10联体机 |
| 插装精度 | 0.01mm | |
| 理论速度 | 0.18秒/点 | |
| 插入方向 | 标配360°，任意角度插件 | |
| 元件种类 | 标准0.6mm线脚、0.4~0.8mm(可选配）、电容、晶体管、二极管、电阻、熔断丝等52.0mm编带封装料及跳线 | |
| 元件规格 | 元件本体长度：3~16mm 本体直径：0.6~4mm，引线直径：0.4~0.8mm | |
| 引线跨距 | 双孔距5~20mm | |
| PCB上下元件可通过高度 | 上12mm/下8mm | |
| 元件引线剪角长度 | 1.2~2.2mm，可调 | |
| 元件引线弯角角度 | 5-45°，可调 | |
| 过板尺寸 | 最大L400*W270mm,左→右 | |
| 插件范围 | 最大L290*W260mm,左→右 | |
| 基板厚度 | 0.79~2.36mm ，标准：1.6mm | |
| 基板传送速度 | 3 秒/件 | |
| 基板传送高度 | 900±20mm | |
| 电源额定电压/功率 | 220V,AC,单相,50/60HZ ，约0.6KW | |
| 使用气压/用气量 | 0.6~0.8MPa，20m³/h | |
| 设备尺寸(长*宽*高) | L1800×W1370×H1620mm | |
| 料站尺寸(长*宽*高) | L1895mm×W972mm×H1298mm ，20站式分体料站 | |
| 使用环境温度 | 10-26℃ | |
| 机器噪音 | 约65分贝 | |
| 设备重量 | 约1600kg |
