详细介绍

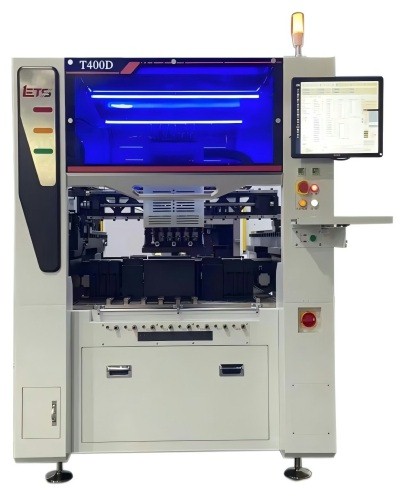

异形电子元件插件机 T400D 特点：
插件速度快，供料器站位多，插件稳定性高
基板机械定位+视觉定位MARK点，精度高
换线快，可对应多种物料
通用范围广，独立的FEEDER,更换便捷
可对散装，编带，管装，托盘4种包装元器件进行自动供料
机器参数如下：
| 项目 机型 | T400D |
| 插入速度*1 | 0.4S/PCS |
| 插入精度 | ±0.03mm |
| 元件直径*2 | 3-40mm |
| 可插元件高度 | 0.5-40mm |
| 插入方向 | 0-360° |
| 一次进板插件基板尺寸（长*宽所有头全覆盖） | 50*50mm-320*460mm |
| 基板厚度 | 0.8-4.5mm |
| 导轨高度 | 900±20mm |
| 元件针脚定位 | CCD相机定位 |
| 插入元件对象 | 连接器、插座、开关、电解电容、变压器、USB等 |
| 可配置供料器 | 散装、编带、管装、盘装 |
| 插件轴数 | 4 |
| 机器尺寸 （长*宽*高） | 1400*1600*1720mm |
| 机器重量 | 约1600KG |
| 使用电源 | AC 220V 50HZ |
| 使用功率 | 3.5KW |
| 工作气压 | 0.5±0.1Mpa |
| 使用环境 | 温度：15-30℃湿度：40-65%RH(需防结露) |
| 后部视觉识别系统 | 标配 |
| 插件压力管控功能 | 标配 |
| 夹爪交换站 | 选配 |
| 离线编程 | 选配 |
| 底部弯脚功能*3 | 选配 |
|
*1：插入速度计算为同取同拍的情况下并且不包含进出板时间；具体插入速度以产品方案为准。 *2：超出尺寸范围的视实物而定可能需要非标对应。 *3：选配底部弯脚功能时只能使用皮带传输，传输最小调宽为80mm。 |
|
