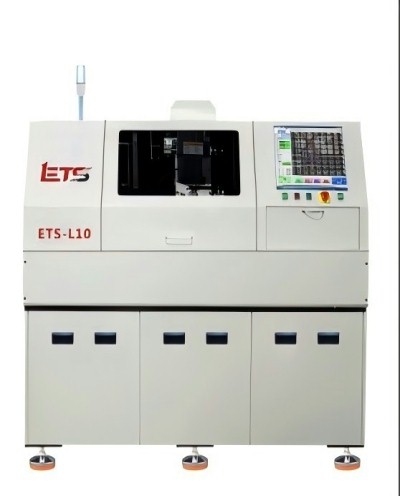

立式插件机 ETS-L10
设备参数如下：
|
规 格 参 数 |
型号 | ETS-L10（一体机） |
| 插装精度 | 0.01mm | |
| 理论速度 | 0.19秒/点 | |
| 插入方向 | 标准：-90°～+90°，360°可选，增量为1° | |
| 引线跨距 | 间距2.5/3.5/ 5.0/7.5/10.0mm(可选配) | |
| 元件种类 | 电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、弹簧 、电位器、保险丝座、熔断丝等立式编带封装料,纸带孔距12.7mm/15.0mm | |
| 元件规格 | 最大高度为23mm，最大直径为13mm(可定制） | |
| 元件可通过高度 | 上23mm/下8mm | |
| 元件引线剪角长度 | 1.2~2.2mm(可调) | |
| 元件引线弯角角度 | 5-45°(可调) | |
| 过板尺寸 | 最大L420*W290mm（左→右） | |
| 插件范围 | 最大L410*W270mm（左→右） | |
| 基板厚度 | 0.79~2.36mm (标准：1.6mm） | |
| 基板传送速度 | 3 秒/件 | |
| 基板传送高度 | 900±20mm | |
| 电源额定电压/功率 | 220V,AC（单相）50/60HZ ，0.55KW | |
| 使用气压/用气量 | 0.6MPA/0.3立方米/分钟 | |
| 设备尺寸(长*宽*高) | L2030mm*W1825mm*H1615mm(15站） | |
| 料站尺寸 | 无分体料站 | |
| 使用环境温度 | 10-26℃ | |
| 机器噪音 | 约65分贝 | |
| 设备重量 | 约1449kg |
